自主研发

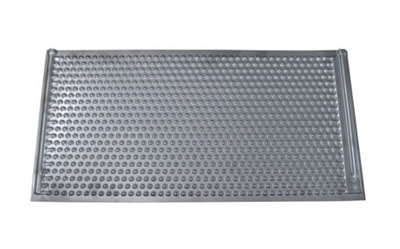

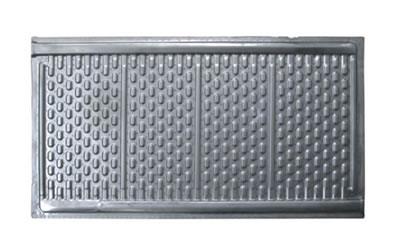

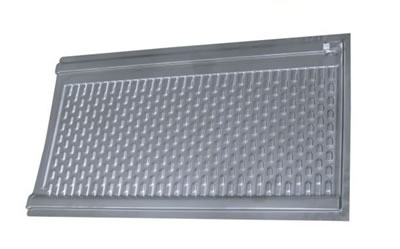

板式换热器波纹板热交换器是一种新颖沉浸式板状热交换热器，它是由两块特殊传热构造壁板组合成传热单元，主要适用化学表面处理、涂装工程以及相关工程领域工艺过程中液—液、汽—液交换。

波纹板热交换器的整体热力结构是根据矩形板壳瓦楞扩展传热原理，采用流体非均匀湍动效应计算，传热板表面曲面系数有效地提高了流体运动中的传热要素—流体紊动率，减少流体边界层热阻和温度梯度，促使流体向全平面传递，从而强化传热效率。

波纹板热交换器具有合理的空间结构，良好的传热效率和排凝效果，板块化单元结构，串并联组合简捷方便，运行性能可靠，是当今热传递领域中一种新颖传热单元。

技术参数：

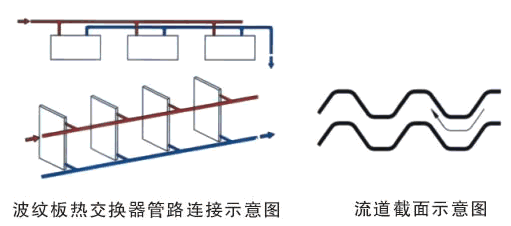

示意图：

波纹板热交换器凝结、排凝机理：

板式换热器在汽-液交换过程中，传热板流道内蒸汽放热后所产生的凝结液，其中部分是随流道中的蒸汽形成二相不完全的凝结蒸汽和凝液滴，当蒸汽运动剪切力大于凝液滴体积力时液滴会随蒸汽运动而携出，同时传热板再放热过程中，部分流道成为低压区段，由于流道内部压差作用、出口段引出集管的虹吸作用，致使流道内液滴发生动量位移，传热板内凝滴随机携出。根据以上汽液交换的运动机理，传热板在槽内任意位置流道内冷凝液均可顺利排出。

BW波纹板热交换器传热系数：Kcal/m.h.℃
